防滲膜施工方法土工膜焊接施工怎么接

文章出處：admin 人氣：2868發表時間：2020-01-07 07:43:45

導讀：山東建通土工材料有限公司是集材料的生產、銷售、施工于一體的服務型企業，多年來，承接大、中型水利、市政防滲工程，具備專業的施工資質和經驗豐富的技術人員。

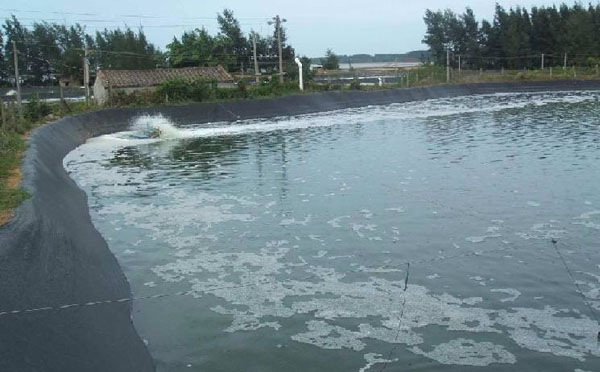

　　防滲膜是做為一種新型的防水、隔水材料，在水利、農業養殖方面應用較為廣泛;施工較為重要的環境即接縫的處理和鋪設方式。特別是關于邊坡的鋪設，橫鋪與豎鋪有用料多少、耐防滲水方面效果也有所不同，所以，這需要有多年施工經驗的師傅來施工，山東建通土工材料有限公司是集材料的生產、銷售、施工于一體的服務型企業，多年來，承接大、中型水利、市政防滲工程，具備專業的施工資質和經驗豐富的技術人員。

　　防滲膜施工方法

　　先鋪設：綜合考慮減小接縫和方便施工，選擇合適幅寬復合土工膜，單面留邊10cm，切邊整齊。土工膜鋪設前場地上的雜物應清除干凈，削坡場地尺寸、平整度、壓實度應經過監理工程師驗收合格，才允許進行鋪設。

　　連接：一般采用熱熔焊接法

　　1、封場覆蓋系統結構由垃圾堆體表面至頂表面應依次分為：排氣層、防滲層、排水層、植被層。

　　封場覆蓋系統各層應從以下型式中選擇：

　　1) 排氣層：填埋場封場覆蓋系統應設置排氣層，使得施加于防滲層的氣體壓強不大于0.75kPa。排氣層應采用粒徑為25～50mm的粗粒多孔材料，要求滲透系數大于1×10-2cm/s，厚度不小于30cm。氣體導排層也可使用導排性能等效的土工復合排水網。

　　2)防滲層：防滲層應使用土工膜及土工布的復合土工防滲層來構筑。

　　土工膜應選擇厚度大于0.75mm的高密度聚乙烯(HDPE)或者線性低密度聚乙烯土工膜(LLDPE)，滲透系數小于1×10-7cm/s。但土工膜上下表面應設置土工布。

　　土工膜焊接施工怎么接

　　土工膜有兩種施工方法，一種是熱熔焊接，一種是膠粘，兩種各有優點;土工膜施工的二步是鋪設拼接。鋪設拼接其實是一大步的兩個小步驟。首先，防滲膜的尺寸盡量選擇比較大的，這樣拼接的次數就相應減少，進而降低了破損的幾率。其次，鋪設時要自上而下進行，相鄰的兩個膜搭接寬度不少于10厘米，膜要壓緊貼實基面。鋪設過程中，盡量避免頻繁在膜上走動，容易造成膜不順展，進而影響焊接效果。然后，焊接時建議使用熱熔焊接方法，一個膜建議一次性焊接完畢，二次焊接容易產生縫隙。

　　土工膜焊接方面的事項：

　　1.熱鍥焊機焊接工序分為：調節壓力設定溫度設定速度焊縫搭接檢查裝膜入機啟動馬達加壓焊接。

　　2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈。

　　3.熱風槍、砂輪機和焊機拖帶的電源線在使用過程中，必須較大限度的遠離其工作部位，以免損傷腦筋電線發生漏電。

　　4.每天焊接開始時，必須在現場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現場進行剝離和剪切試驗,試樣合格后,便可用當時調整好的速度、壓力、溫度進行正是焊接。試樣上需標明日期、時刻、環境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據現場的實際情況對速度和溫度進行微調。

　　5.除熱風焊接外，熱風槍的嘴部在任何情況下都不得與HDPE膜面接觸，并且盡可能的遠離膜面、人體、機械等物體。

　　6.焊縫要求整齊、美觀、不得有滑焊、跳走現象。

　　7.在遇上土工膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字交叉。

　　8.鋪設HDPE防滲膜是整個防滲系統中較為關鍵的工序。在鋪膜前對HDPE防滲膜外觀質量進行開包檢查，記錄并修補已發現的機械損傷和生產創傷、孔洞、折損等缺陷。

　　9.相鄰土工膜焊縫應盡量錯縫搭接，膜塊間形成的結點，應為T字型，盡量減少十字型，縱模向焊縫交點處應用擠壓焊機加強。

　　施工人員的工資計算，行業內是從出發的之日開始計算，至回程之日結束，在工地期間，無論天氣原因或工地原因造成的停工，施工費不停止計算;在施工過程中，就需要由技術人員帶領小工來完成整體的鋪設焊接工作與現場的技術指導。

防滲膜每平方價格防滲膜如何焊接防滲膜施工方法及作用

此文關鍵字：防滲膜,土工膜

免責聲明：部分文章信息來源于網絡以及網友投稿，本網站只負責對文章進行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點或證實其內容的真實性，如本站文章和轉稿涉及版權等問題，請作者在及時聯系本站，我們會盡快處理。
標題：防滲膜施工方法土工膜焊接施工怎么接????????地址：http://www.06103.cn/fsmzx/202.html
