復(fù)合土工膜各種連接方式的優(yōu)缺點(diǎn)

文章出處：admin 人氣：2567發(fā)表時(shí)間：2020-05-21 08:05:59

導(dǎo)讀：復(fù)合土工膜接縫連接質(zhì)量的好壞，直接影響到防滲整體的抗拉強(qiáng)度與透水性，對(duì)大部分熱塑性非結(jié)晶型復(fù)合土工膜與熱塑性結(jié)晶塑復(fù)合土工膜均適用。與焊接法相比，粘接法的適用范圍

　　鋪設(shè)后的復(fù)合土工膜出于接縫的存在并未形成一個(gè)防滲整體，還需進(jìn)行接縫的連接。復(fù)合土工膜接縫連接質(zhì)量的好壞，直接影響到防滲整體的抗拉強(qiáng)度與透水性，關(guān)系工程建成后的運(yùn)行效果。綜合復(fù)合土工膜在土石壩防滲工程的應(yīng)用，接縫的連接方法可以分為焊接法、粘接法以及硫化法3種。

　　復(fù)合土工膜連接方式之焊接法

　　焊接法是一種應(yīng)用廣泛的復(fù)合土工膜接縫連接方法，對(duì)大部分熱塑性非結(jié)晶型復(fù)合土工膜與熱塑性結(jié)晶塑復(fù)合土工膜均適用。考慮接縫連接施工時(shí)的方便以及復(fù)合土工膜材料本身的特點(diǎn)，焊縫的形式有搭接焊縫和疊合焊縫。其中，尤以搭接焊縫運(yùn)用范圍較廣。目前，國(guó)內(nèi)施工中搭接焊縫常采用土工膜雙縫焊接、土工布縫合的接縫方法。施工現(xiàn)場(chǎng)這類(lèi)焊縫往往會(huì)出現(xiàn)土工膜與土工布脫離、松弛的現(xiàn)象。取樣測(cè)試后，發(fā)現(xiàn)接縫剪切強(qiáng)度僅為母材的 20~40，達(dá)不到《水利水電工程土工合成材料應(yīng)用技術(shù)規(guī)范》(SL/T225-9)中接縫強(qiáng)度不得低于80%的要求。針對(duì)以上問(wèn)題，我們提出了相關(guān)加固方法，即膜與布、布與布采用熱熔膠黏劑粘合成一體，結(jié)果表明，加固后效果顯著，接縫強(qiáng)度滿(mǎn)足規(guī)范要求。

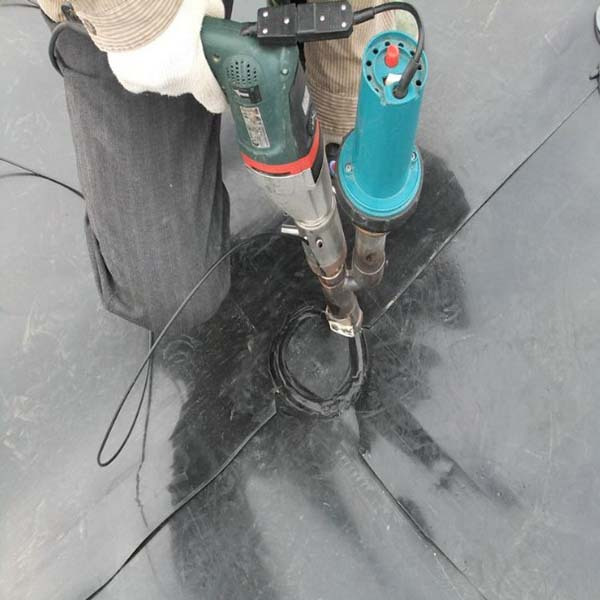

　　根據(jù)加熱方法的不同，焊接法有如下幾種類(lèi)型：熱楔焊接法、熱熔擠壓焊接法、高頻熱焊法、高溫氣焊法。各種焊接方法原理大體相似，通過(guò)熱源熔化接縫處的復(fù)合土工膜，待形成熔合焊縫后再施加擠壓力，然后連接的復(fù)合土工膜熔合成一個(gè)整體。目前國(guó)內(nèi)應(yīng)用較為廣泛的是熱楔焊接法，我們對(duì)熱楔焊接法 HDPE土工膜焊縫進(jìn)行焊縫剝離試驗(yàn)和剪切試驗(yàn)，試驗(yàn)結(jié)果表明，剪切強(qiáng)度變化范圍為母材強(qiáng)度的0.91? 0.99倍，剝離強(qiáng)度為母材的0.77?0.86倍，熱楔焊接法焊縫質(zhì)量穩(wěn)定。值得一提的是，多數(shù)復(fù)合土工膜焊接時(shí)采用雙焊縫，兩條焊縫之叫留有空腔，每隔一定距離將焊縫焊死密閉。空腔的作用是便于后續(xù)充氣檢查焊縫的質(zhì) 量。上文提到的熱楔焊接法與高溫氣焊法都可以雙縫焊接形成充氣檢測(cè)空腔。

　　復(fù)合土工膜連接方式之粘接法

　　類(lèi)似如復(fù)合土工膜之間的連接，除了焊接還可以使用粘接。與焊接法相比，粘接法的適用范圍較小，粘接法可用于熱塑性而非結(jié)晶型復(fù)合土工膜的連接，對(duì)熱塑性結(jié)晶型復(fù)合土工膜一般不適用。非結(jié)晶塑材料制成的復(fù)合土工膜，采用粘接法進(jìn)行接縫連接仍有較大的優(yōu)越性。粘接法包含溶合劑法與粘合劑法。溶合劑可以將連接區(qū)的復(fù)合土工膜溶合成整體，而粘合劑可以將擬連接的復(fù)合土工膜膠粘成整體。兩者的粘接原理雖不同，施工方法卻一致。將溶合劑或粘合劑均勻涂覆在待連接的兩復(fù)合上工膜表面，用輥輪緊緊壓合，還可以放置砂袋進(jìn)一步壓緊。

　　復(fù)合土工膜連接方式之硫化法

　　硫化法通常適用于由合成橡膠或天然橡膠制成的復(fù)合土工膜的連接。硫化法的原理是讓連接區(qū)的橡膠類(lèi)復(fù)合土工膜與界面所夾的橡膠片發(fā)生硫化反應(yīng)，使得接縫牢固地緊密粘接。因?yàn)榱蚧磻?yīng)需要在特定的環(huán)境與條件下才能發(fā) 生，所以大范圍的接縫連接主要在工廠內(nèi)的硫化室中實(shí)施。由于施工條件的限制，工地上針對(duì)少量的接縫可用硫化夾進(jìn)行小片硫化連接。

　　施工過(guò)程中應(yīng)注意的若干細(xì)節(jié)

　　在未覆蓋保護(hù)層前，為防止大風(fēng)吹損土工膜，可使用砂袋等軟性重物壓住土工膜的邊角。夏季溫度較高期間鋪設(shè)土工膜，膜應(yīng)呈寬松狀，以適應(yīng)冬季氣溫下降后的冷縮變形。例如瀑河水庫(kù)庫(kù)區(qū)防滲工程中預(yù)留3%的伸縮變形量，在氣溫較高的5~11月期間施工，施工時(shí)未留足夠余幅以適應(yīng)冷縮變形，冬季氣溫降低導(dǎo)致產(chǎn)生了長(zhǎng)達(dá)36m的應(yīng)力裂縫。為適應(yīng)壩體沿壩軸線方向的變形，壩面及中央土工膜可考慮設(shè)置縱向伸縮節(jié)，伸縮節(jié)設(shè)置間隔結(jié)合工程實(shí)際確定。伸縮節(jié)與膜接頭采用焊接，應(yīng)特別注意伸縮節(jié)與土工膜搭接處焊縫質(zhì)量。

HDPE土工膜在污水蒸發(fā)池中的重要作用土工膜接合焊接和測(cè)試

此文關(guān)鍵字：復(fù)合土工膜

免責(zé)聲明：部分文章信息來(lái)源于網(wǎng)絡(luò)以及網(wǎng)友投稿，本網(wǎng)站只負(fù)責(zé)對(duì)文章進(jìn)行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點(diǎn)或證實(shí)其內(nèi)容的真實(shí)性，如本站文章和轉(zhuǎn)稿涉及版權(quán)等問(wèn)題，請(qǐng)作者在及時(shí)聯(lián)系本站，我們會(huì)盡快處理。
標(biāo)題：復(fù)合土工膜各種連接方式的優(yōu)缺點(diǎn)????????地址：http://www.06103.cn/tgmzx/241.html
