土工膜焊接工藝土工膜安裝

文章出處：admin 人氣：2647發表時間：2020-01-07 07:43:45

導讀：土工膜的安裝焊接離不開專業的土工膜焊接工人，每人費用在300元~400元不等，雙縫熱熔焊接采用雙軌熱熔焊機焊接，其原理為：在膜的接縫位置施加一定溫度使HDPE膜本體熔化，鋪設HD

　　在防滲工程中，土工膜的安裝焊接離不開專業的土工膜焊接工人，每人費用在300元~400元不等，具體看材料的厚度和工地的施工情況，例如1mm厚度以上的土工膜需要工人協帶大焊機，費用自然要高一些。那么一個工人每天能焊接多少平米呢?土工膜安裝費多少錢一平米。大概由以下幾個因素構成，一是工地的施工工藝，例如平面鋪設與車間鋪設就存在施工進度快慢的問題，再如邊鋪設邊回填要比純鋪設要慢得多;整體說在下，在小工人員配備充足的情況下，一個工人每天可以焊接1000平米~5000平米不等，不同的施工環境與施工工藝會直接影響到其施工速度。人工費大約2..0-5元之間，土工膜的厚度越厚人工費越高。面積越大，單位成本越低。選擇土工膜的鋪設隊伍，建議找資質健全的施工隊伍，土工膜的施工非常關鍵，預留的伸縮量如果小了，冬天低溫會開裂。使用的工具功率一定要符合要求，不符合要求的焊接機靜水壓力過大，會有滲透。

　　土工膜焊接工藝

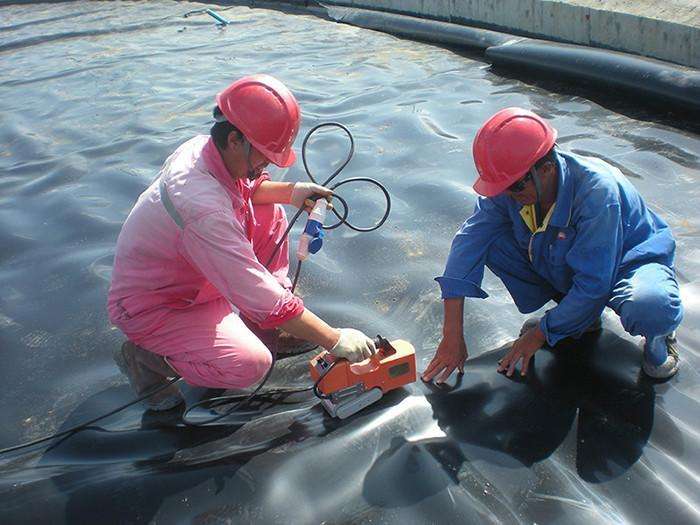

　　1、雙縫熱熔焊接：

　　雙縫熱熔焊接采用雙軌熱熔焊機焊接，其原理為：在膜的接縫位置施加一定溫度使HDPE膜本體熔化，在一定的壓力作用下結合在一起，形成與原材料性能完全一致，厚度更大，力學性能更好的嚴密焊縫。焊接前應去除灰塵、污物，使搭接部分保持清潔、干燥。焊接部位不得有劃傷、污點、水分、灰塵以及其他妨礙焊接和影響施工質量的雜質。

　　2、單縫擠壓焊接：

　　單縫擠壓焊接采用單軌擠壓焊機焊接，其原理為：采用與HDPE膜相同材質的焊條，通過單軌擠壓焊機把HDPE焊條熔融擠出，通過外界的壓力把焊條熔料均勻擠壓在已經除去表面氧化物的焊縫上。主要用于糙面膜與糙面膜之間的連接、各類修補和雙軌熱熔焊機無法焊接的部位。鋪設前應檢查接縫處基層是否平整、堅實，如有異物，應事先處理妥善。檢查焊縫處，搭接寬度不小于60mm，接縫處的膜面應平整，松緊適中。定位粘接時粘接點的間距不宜大于60～80mm。應控制熱風的溫度，不得將膜燙壞、不能輕易撕開。用打毛機將焊縫處30～40mm寬度范圍內的膜面打毛，徹底清潔，形成糙面，其深度不可超過膜厚的10%，不得損傷膜面。

　　在正式焊接之前，要取不小于300mm×600mm的試樣，初定設備參數進行試焊。切取試件進行剪切和剝離試驗。焊接時不得焊偏，不得滑焊、跳焊。焊縫中心的厚度為墊襯厚度的2.5倍，且不低于3mm。一條接縫不能連續焊完時，接槎部分已焊接焊縫應打毛不小于50mm，然后進行搭焊。使用的焊條，入機前必須保持清潔、干燥，不得用油污、臟污的手套、臟步、棉紗等擦拭焊條。根據氣溫情況，對焊縫即時進行冷卻處理。擠壓熔焊作業因故中斷時，必須慢慢減少焊條擠出量，不可突然中斷焊接;重新施工時應從中斷處打毛再焊接。

　　HDPE土工膜焊接接縫搭接長度為100mm。焊接前應對搭接的200mm左右范圍內的膜面進行清理，用濕抹布擦掉灰塵、污物，使搭接部分保持清潔、干燥。焊接部位不得有劃傷、污點、水分、灰塵或其他妨礙焊接和影響施工質量的雜質。在正式焊接操作之前，應根據經驗先設定設備參數，取小塊膜進行試焊。

　　土工膜安裝

　　鋪設HDPE土工膜前，會同安裝技術員、業主及監理工程師一起對前期土建完成的鋪設基底進行全面檢查，看鋪設基底是否堅實、平整，垂直深度25毫米內有沒有樹根、瓦礫、石子、混凝土顆粒、鋼筋頭、玻璃屑等有可能損傷HDPE土工膜的雜物。錨固溝的回填士的壓實度不小于95%。土工膜鋪設基底應無滲水、淤泥、集水、有機物殘渣和有可能造成環境污染的有害物質，基底拐角處應圓滑，一般情況下，其圓弧半徑不應小于500毫米。同時，檢查錨固溝是否嚴格按照工程安裝圖紙的尺寸進行，錨固溝內角應為圓弧角，以避免LLDPE土工膜出現大角度對折。

土工膜在水庫防滲加固的作用HDPE土工膜在污水蒸發池中的重要作用

此文關鍵字：土工膜

免責聲明：部分文章信息來源于網絡以及網友投稿，本網站只負責對文章進行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點或證實其內容的真實性，如本站文章和轉稿涉及版權等問題，請作者在及時聯系本站，我們會盡快處理。
標題：土工膜焊接工藝土工膜安裝????????地址：http://www.06103.cn/tgmzx/243.html
