hdpe土工膜焊縫的電火花測(cè)試

文章出處：admin 人氣：3064發(fā)表時(shí)間：2020-01-07 07:43:45

導(dǎo)讀：擠壓焊接包括擠壓接縫、補(bǔ)片修補(bǔ)植、帽的修補(bǔ)等可用火花植測(cè)試進(jìn)行非破壞測(cè)試。如果存在阻塞，按照規(guī)范的方法分段檢測(cè)直至確認(rèn)整條焊縫合格。在HDPE土工膜被覆蓋前得到試驗(yàn)結(jié)果

　　hdpe土工膜焊縫的電火花測(cè)試

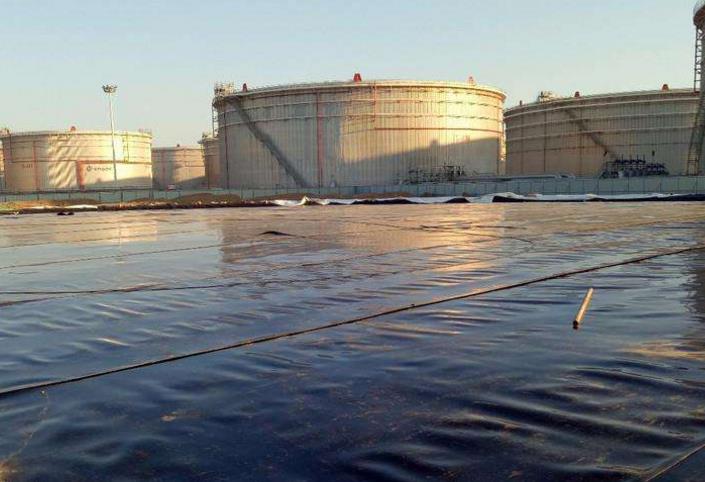

　　擠壓焊接包括擠壓接縫、補(bǔ)片修補(bǔ)植、帽的修補(bǔ)等可用火花植測(cè)試進(jìn)行非破壞測(cè)試。植火花測(cè)試的電極必須包植含一個(gè)便攜式的移動(dòng)高植壓發(fā)動(dòng)機(jī)及刷型電極。植在擠壓焊接之彰，必須植在接縫的連接處插入一植根裸露連續(xù)的銅線。任植何沒(méi)有插入裸露銅絲的植接縫不能用火花測(cè)試方植法來(lái)進(jìn)行非破壞測(cè)試。植在測(cè)試之前，必須清掃植所有在測(cè)試地方碎塊，例如HDPE土工膜碎片、金屬絲、金屬物和污物。如埋在HDPE土工膜下面的銅絲和電級(jí)發(fā)出火花，表明接縫有缺陷。在有缺陷的墳，可觀察到火花和聽(tīng)到火花的碰擊聲，這代表接縫未能通過(guò)非破壞測(cè)試，必須要修補(bǔ)和重新進(jìn)行測(cè)試。

　　hdpe土工膜焊縫的充分壓力法(適用于雙軌熱熔焊縫)測(cè)試程序：

　　A、把要測(cè)試的焊縫兩端封好，把空心針插入空氣通道，充氣至0.25Mpa的壓力;

　　B、如果5分內(nèi)壓降超過(guò)0.01Mpa，分段檢測(cè)出漏氣處進(jìn)行修補(bǔ);

　　C、刺穿焊縫的另一端以釋放空氣，如果存在阻塞，按照規(guī)范的方法分段檢測(cè)直至確認(rèn)整條焊縫合格。

　　D、撥掉氣針，用掠奪焊接法密封針眼。

　　a、測(cè)試頻率和位置如下：測(cè)試頻率為每一定長(zhǎng)度(以設(shè)計(jì)要求為準(zhǔn))的焊縫取一個(gè)樣;測(cè)試位置在焊接時(shí)確定，過(guò)熱、被污染、焊縫偏移或值得懷疑的位置作為測(cè)試位置，監(jiān)測(cè)人員有責(zé)任選擇測(cè)試位置。

　　b、取樣程序：焊接時(shí)，在項(xiàng)目監(jiān)理指定的位置取樣，以便在HDPE土工膜被覆蓋前得到試驗(yàn)結(jié)果;現(xiàn)場(chǎng)監(jiān)理給每個(gè)試樣編號(hào)，并在土工膜鋪設(shè)平面圖上標(biāo)明試樣的編碼和位置。

　　c、修補(bǔ)HDPE土工膜上所有由于破壞性取樣而留下的孔洞，應(yīng)根據(jù)規(guī)定進(jìn)行修補(bǔ)和測(cè)試修補(bǔ)的氣密性。

　　d、測(cè)試：聚6塊2.5厘米寬的試塊進(jìn)行上面所規(guī)定的撕裂和抗剪強(qiáng)度(各3塊)測(cè)試;被測(cè)試的土工膜塊應(yīng)滿足抗撕裂和抗剪要求。

HDPE土工膜的焊接與質(zhì)量檢測(cè)hdpe土工膜焊縫的壓力測(cè)試和真空測(cè)試

此文關(guān)鍵字：hdpe土工膜

免責(zé)聲明：部分文章信息來(lái)源于網(wǎng)絡(luò)以及網(wǎng)友投稿，本網(wǎng)站只負(fù)責(zé)對(duì)文章進(jìn)行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點(diǎn)或證實(shí)其內(nèi)容的真實(shí)性，如本站文章和轉(zhuǎn)稿涉及版權(quán)等問(wèn)題，請(qǐng)作者在及時(shí)聯(lián)系本站，我們會(huì)盡快處理。
標(biāo)題：hdpe土工膜焊縫的電火花測(cè)試????????地址：http://www.06103.cn/tgmzx/348.html
