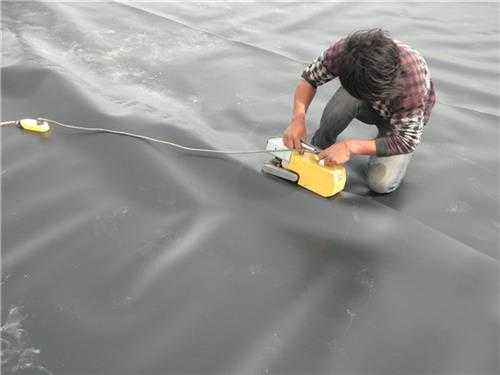

根據設計要求合膜式土工膜的焊接溫度為180~300T，在25T的氣溫條件下當焊接溫度調整為180T，焊縫明顯存在虛焊現象，且不能形成封閉空間，封堵后無法進行氣密性壓力試驗。經現場多次試驗，對土工膜的焊接溫度、焊接的行走速度、充氣壓力和穩壓時間進行測試。


　　在材料運輸及施工過程中，容易出現土工膜破損或焊縫取樣實驗不合格等特殊情況，因此必須進行修補施工，需要進行本項測試分析，擬對修補部位采用PE膠粘法，并進行氣密性檢測及真空度檢測。


　　通過此次技術研究，顯著提高了12萬平蒸發池土工膜焊接一次合格率，保證了土工膜焊接施工質量，顯著提高了施工工效，降低了施工成本;


　　通過現場實踐，在蒸發池大面積合膜式土工膜防滲施工中通過試驗對土工膜焊接參數優化，使得現場焊接一次合格率由75%提高到97%以上，不僅有效的保證了防滲工程的施工質量和工程進度，并充分證明了合膜式土工膜防滲施工技術應用的可行性。
